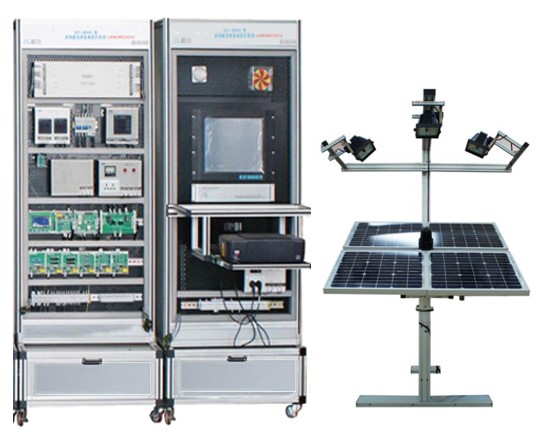

HYTYN-2自動跟蹤太陽能發電系統實訓裝置
一、系統組成
自動跟蹤太陽能發電系統實訓裝置由陽光電傳感器、太陽能電池組件、驅動電機及控制器、太陽能控制器，蓄電池和傳動執行機構組成。
1、陽光跟蹤傳感器
在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，傳送給PLC，PLC將信號分析處理后驅動步進電機驅動器或直流伺服驅動器，驅動器驅動傳動執行機構運轉，使太陽能電池板垂直于太陽光。
2、傳動執行機構
采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。
二、 系統特點
1）室內型：通過三個模擬光源進行照射，模擬晨日、午日、夕日。
2）室外型：則根據太陽光線自動跟蹤，且?guī)в腥章渥詣?dòng)歸位功能。
3）控制器供電電源：DC 12V
4）電機供電電源：DC 12V
5）支架采用工業鋁型材
三、技術指標
1、跟蹤方式：雙軸全自動跟蹤
2、跟蹤精度：±1°
3、水平回轉角度：360°
4、俯仰角度：180°
5、傳動機構自重：12Kg （不含支架與電池板）
6、最大承重：25Kg（可裝120W以下的電池板）
7、電機供電電源：DC 12V
8、控制器供電電源：DC 12V
9、系統年平均耗電量：0.1W
10、抗風等級：10級
三、實驗項目
1、太陽能電池板特性實驗系列
（1）、太陽能電池板開路電壓測試實驗
（2）、太陽能電池板短路電流測試實驗
（3）、太陽能電板I-V特性測試實驗
（4）、太陽能電池板輸出功率計算實驗
（5）、太陽能電池板轉換效率測量實驗
（6）、開路電壓與相對光強的函數關系實驗
（7）、短路電流與相對光強的函數關系實驗
（8）、太陽能電池板暗伏安特性測試實驗
（9）、太陽能組件輸出特性測試實驗
（10）、太陽能電池板的串聯開路電壓測試實驗
（11）、太陽能電池板的串聯短路電流測試實驗
（12）、太陽能電池板的并聯開路電壓測試實驗
（13）、太陽能電池板的并聯短路電流測試實驗
2、太陽能蓄電池控制器實驗系列
（1）、蓄電池充放電控制實驗
（2）、控制器充放電保護實驗
（3）、蓄電池電量估測實驗
（4）、控制器光控-時控輸出實驗
3、跟蹤器的實驗內容
（1）、逐日系統原理實驗
（2）、太陽光跟蹤定位傳感器原理實驗
（3）、環境對光伏轉換影響實驗
（4）、跟蹤控制器操作實驗
（5）、傳動執行機構接線實訓
（6）、太陽能光控跟蹤實驗
 |
