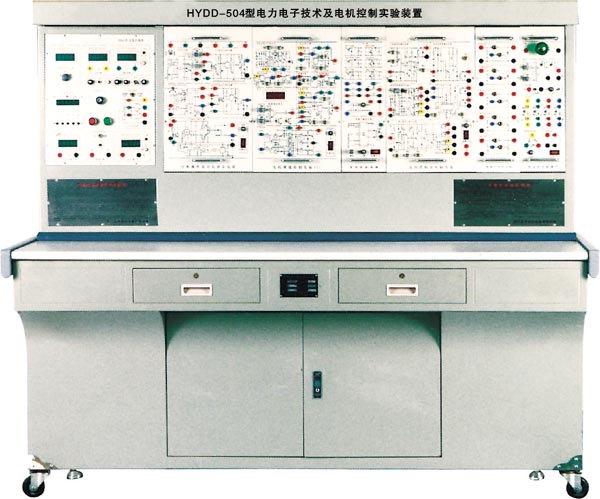

一、產品特點 本裝置是為電子類工種和電工工種的等級電工實訓考核而設計，能反映電力電子技術的發展對工廠企業應用的及時性和性，結合上�？茖W(xué)技術出版社出版的《職業技能鑒定培訓教材維修電工中級》中相關內容及要求，以科學的手段對相關工種技術工人進行實訓、考核、鑒定。其同時也適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實訓。 1、控制屏采用框架式結構，實訓考核組件可以自由結合，通用性強，增加核心部件即可擴展新課題的實訓、考核，與相應軟、硬件技術的發展而同步升級。 2、配置設故考核軟件，由教師通過電腦統一設置故障，方便、快捷，每個實訓項目可設故障點不少于30個，考核、訓練成績自動記錄、評分、存檔、極大提高學校管理水平。 3、采用德國流行的實訓考核裝置結構、技術和方法，合理科學，實訓從簡到難，循序漸進的原則，注重學員對電力電子線路細節分析及實際運用。 4、裝置保護功能完善、工藝、造型大方。

二、技術性能 （一）輸入電源：交流380V ±10% 50Hz，三相五線（二）輸出電源： 1、外部電源經安全隔離變壓器和多級安全保護裝置后從多組插座輸出，提供～380V、～220V、～110V交流電源。 2、直流電源：0～15V/1.5A電源為控制板供電，1路12V電源為故障設置電源。 3、真有效值電壓電流測量?jī)x表：數顯指示，測量電壓或電流的真有效值，量程為5A，500mA，50mA，500V，50V，5V共六檔，精度為0.2級，具有良好的過流、過載保護功能。

三、構成與配備 （一）實訓桌：1500×800mm，鋼木結構。（二）掛箱支架：長1400mm，上下二層，內有滑槽。（三）實訓模塊配置：直流電動機模塊、電腦接口模塊、三相電源變壓器、同步變壓器模塊、雙脈沖控制器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板、三相整流電路、TL494脈寬調制解調器、MOSFET模塊、三相逆變電路，真有效值電壓電流表模塊。（四）設故考核軟件：通過電腦自動設置實訓考核故障點，每個實訓項目設置故障點不少于30個，學生分析確定故障點后，在答題界面輸入答案后故障點自動消失，并自動記錄各項成績。（電腦自備）（五）附件：電源插座掛板1塊、安全導線50根、標準導線50根、短接橋10只、通信電纜1組、數字萬用表1只。

四、實訓項目

1、三相半波可控整流電路（電感性負載）
2、三相橋式半控整流電路（電阻性負載）
3、三相橋式半控整流電路（電感性負載）
4、三相橋式全控整流電路（電阻性負載）
5、三相橋式全控整流電路（大電感性負載）
6、帶平衡電抗器的雙反星形可控整流電路
7、A型雙象限直流斬波電路
8、B型雙象限直流斬波電路
9、橋式可逆直流斬波電路
10、降壓型直流斬波電路
11、升壓型直流斬波電路
12、升降壓型直流斬波電路
13、三相全控橋式有源逆變電路 ……

產品系列：

HYK-870A型初級電工技術實訓考核裝置

HYK-870B型中級電工技術實訓考核裝置

HYK-870C型高級電工技術實訓考核裝置

HYK-870D型電子技術實訓考核裝置

HYK-870E型電工電子技術實訓考核裝置

HYK-870F型電工電子電力拖動實訓考核裝置

HYK-870G型電工、模電、數電、電力拖動、單片機、PLC、傳感器技術綜合實訓考核裝置

HYK-880A型高性能電工技術實訓考核裝置

HYK-880B型高性能電工電子技術實訓考核裝置

HYK-880C型高性能電工電子電力拖動技術實訓考核裝置

HYK-880D型高性能電工電子電力拖動及自動化技術實訓考核裝置
