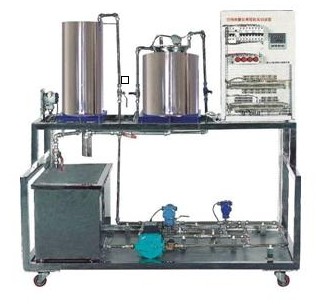

|              HYGCK-01A過程測量儀表技能實訓裝置                一、產品概述過程測量儀表技能實訓裝置的設計結合了目前職業院!痘y量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求。通過該實訓裝置的使用和學習,學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用。

                   二、系統特點1.對象系統為不銹鋼框架,所有器件均為不銹鋼材料設計
 2.傳感器的二次測量儀表安裝在網孔板上,方便學生在現場進行各項操作
 3.控制部分采用不銹鋼網孔板,將現場信號通過接線端子排直接接到測量儀表,增強了學生的動手能力,同時對于現場儀表的接線更加直觀明了
 4.對象系統設計美觀,開放性好,為學生實訓提供了一個較好的實訓對象
 三、技術性能
 1.輸入電壓:單相三線~220V±10% 50HZ
 2.工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
 3.整體尺寸:160cm×75cm×154cm
 4.裝置容量:≤3kVA
 四、系統組成
 被控對象(不銹鋼框架):
 1.動力系統:1套
 2.水箱:2套
 3.儲水箱:1套
 4.液位:1路壓力變送器進行水箱液位檢測
 5.流量:1路渦輪流量計進行管道流量檢測
 6.壓力:1路差壓變送器進行閥門前后端壓力差檢測
 7.溫度:共2路,1路PT100和1路K分度熱電偶對各自的介質溫度檢測
 8.管路:若干
 9.閥門:若干
 控制系統(網孔板):
 1.網孔板:1套
 2.漏電保護器:5個
 3.開關電源:1個
 4.單相調壓模塊:1個
 5.K分度熱電偶冷端補償器:1個
 6.接線端子排:若干
 7.智能儀表:1個
 配件:常用工具及裝置配套件
 五、實訓項目
 1.實訓裝置的結構組成和系統認識
 2.傳感器工作原理的認識
 (1)壓力變送器的工作原理認識
 (2)渦輪流量計的工作原理認識
 (3)差壓變送器的工作原理認識
 (4)PT100熱電阻的工作原理認識
 (5)K分度熱電偶的工作原理認識
 3.傳感器安裝測量技能實訓
 (1)壓力變送器的檢測
 (2)渦輪流量計的檢測
 (3)差壓變送器的檢測
 (4)PT100鉑電阻的檢測
 (5)K分度熱電偶的檢測
   產品系列: HYGCK-01過程控制對象系統實驗裝置 HYGCK-01A過程測量儀表技能實訓裝置 HYGCK-01B過程裝備安裝調試技能實訓裝置 HYGCK-01C過程控制設備故障診斷與維修技能實訓平臺 HYGCK-1D高級型過程控制綜合實驗裝置 HYGCK-1E熱工自動化過程控制實驗裝置 HYGCK-1F三容水箱對象系統實驗裝置 HYGCK-1G過程控制實驗裝置 HYGCK-02過程控制及自動化儀表實訓裝置 HYGCK-3化工自動化儀表實訓平臺 HYGCK-3B化工儀表維修工競技實訓裝置 HYGCK-4過程控制實驗臺 HYGCK-4B礦井水位過程控制系統實驗裝置   |
