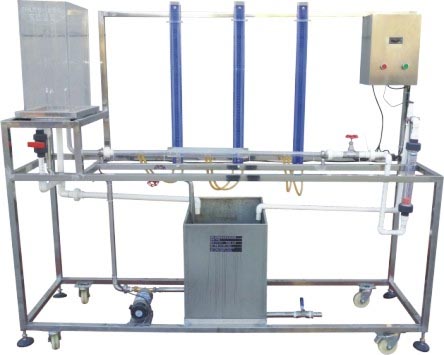

HYBNL-1機械能轉化演示實驗裝置

一、實驗?zāi)康模?br> 1、熟悉流體流動中各種能量和壓頭的概念及相互轉化關系，加深對柏努利方程式的理解。
2、觀察各項能量（或壓頭）隨流速的變化規律。

二、設計參數
液體流量：160~1600 l/h。
溫度：常溫。
三、外形尺寸
對象部分：設備主體1950 ×500 ×1800；演示管段Ф40，有機玻璃。
測控部分：集成于對象之上。
四、公用工程
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC220V，功率0.5kW，標準單相三線制；
每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
五、實驗物料：水。
六、對象組成
高位恒定液位水槽：有機玻璃制造。
演示實驗管段：有機玻璃材質，4個單管壓力計，1個
畢托管。
循環水泵：增壓泵。
